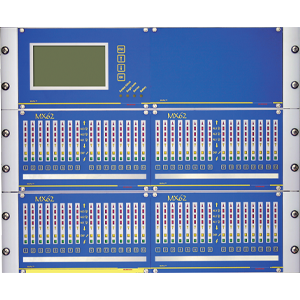

Una solución atractiva para las necesidades de detección de gases y llamas, el MX 62 es un controlador modular y flexible que es fácil de instalar y reduce los costos operativos.

El sistema MX 62 cumple los requisitos de la norma ATEX 100 A y ofrece el alto nivel de seguridad exigido por los sistemas con clasificación SK2 y SIL3.

Instalación rentable y segura

La estructura del sistema MX 62 ha sido desarrollada para proporcionar redundancia. Los datos fiables se transmiten rápidamente de los detectores a los relés.

Programación estructurada

El software ConfigPro.exe configura el MX 62 a través de una interfaz segura y protegida por contraseña.
Ahorra espacio y optimiza el costo.

• Un diseño innovador cumple los nuevos requisitos de seguridad.
• La modularidad permite una operación personalizada y un cableado personalizado.
• La flexibilidad permite una mejor integración con su sistema.
• La alta fiabilidad garantiza un mantenimiento mínimo.
• Las salidas programables reducen los requisitos de relé.

Varios módulos

Módulo led (A)

16 canales (8 canales estándar).

• 4 umbrales de alarma.
• Restablecer/reconocer.
• Encendido “en”.
• Culpa.
• Módulo LCD (B).

LCD Module (B)

Hasta 30 pantallas pueden ser conectadas en red con el MX 62, permitiendo la visualización de medición en cualquier lugar/momento

• LCD gráfico, alfanumérico, de alta definición
• Gráficos de visualización fáciles de usar
• Almacenamiento de datos: (opcional 5 días)
• Puede ser remoto a través de RS 485

Módulo de impresora (C)

• Impresión de alarmas, estado operativo del relé, fallo, promedio de min/máx durante 8 horas.
• Tipo ASCII, alfanumérico 40 u 80 caracteres.
• Conexión paralela.

Módulo de CPU (D)

El módulo de CPU es el corazón del sistema, con fuente de alimentación de respaldo y dos procesadores.
Enchufe los módulos led y LCD, o conexión remota a través de RS485 (4 cables + escudo).

• Gestión centralizada.
• Conexión a diferentes módulos.
• Conexión a una impresora interna o externa.

Módulo de entrada analógica (E)

Señales analógicas de los detectores que se introducen en el sistema de control. Los dos convertidores garantizan un funcionamiento fiable y redundante.

• Conexión directa con el sistema MX 62 o a distancia mediante el módulo adaptador.
• Hasta 8 puntos de medición, 2 o 3 cables.

Módulo adaptador (F)

• Permite 3 modos de funcionamiento.
• Hasta 16 detectores direccionables en una configuración de bucle.
• Hasta 8 detectores direccionables combinados con un módulo analógico remoto.
• Conexión de 2 módulos de entrada analógica.
• El módulo puede ser remoto a través de 2 redes RS485 (2 x 4 cables + sistema de pantalla).

Módulo de relé (G)

• Equipado con 2 procesadores conectados a la CPU.
• Módulo principal: 8 relés.
• Módulo de extensión: 8 relés.
• Contactos NO/NC.
• Capacidad de ruptura: 460 VA, 60 W.
• Seguridad positiva programable individualmente.
• El módulo puede ser remoto a través de 2 RS485 (2 x 4 cables + sistema de pantalla).

Módulo de salida analógica (H)

• Equipado con 2 procesadores conectados a la CPU.
• Equipado con 8 salidas analógicas de 4-20 mA o 0-10 V.
• Cada salida está programada para transmitir.
• El valor en tiempo real de una entrada.
• El valor linealizado.
• Significa o máx para un grupo de detectores.
• Módulo Mimic: colector abierto (56) adecuado para conducir panel LED mimic según el canal MX 62.

Módulo de comunicación (I)

• Enlace a un supervisor para la exportación de datos (PLC, DCS o SCADA)
• Enlace con la CPU a través de la RS 232
• Personalizado o protocolo Modbus vía RS 422

Módulo de divisor de comunicación opcional disponible.
